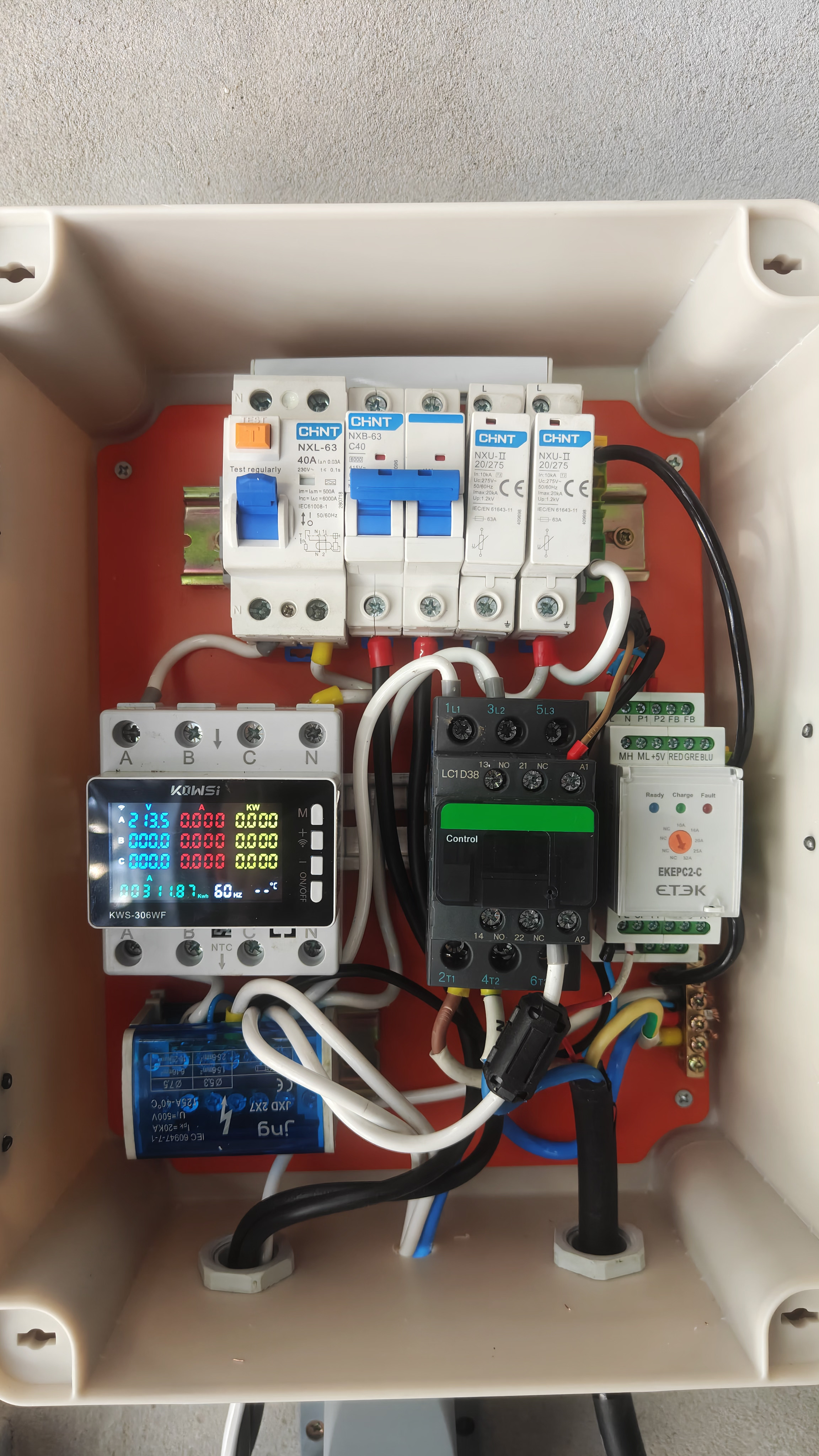

1000279717
10002797172304×4096 1.49 MB

================================================================================

WALLBOX ET3K - MANUAL DE INSTALAÇÃO COMPLETO

LIGAÇÃO CONFORME DESCRIÇÃO DO USUÁRIO - APROVADO E TESTADO

================================================================================

  1. LISTA DE MATERIAIS

┌─────────────────────────────────────────────────────────────────────────────────┐
│ QTD │ COMPONENTE │ MODELO/REFERÊNCIA │ PREÇO │
├─────┼─────────────────────────┼────────────────────────┼──────────────────────┤
│ 1 │ Disjuntor Bipolar 40A │ CHNT NXV-63 C40 │ R$ 34 │
│ 1 │ DPS Classe II (2 mód) │ CHNT NXL-63 40A │ R$ 92 │
│ 1 │ IDR Tipo A 40A/30mA │ Tomzn TORD41 │ R$ 128 │
│ 1 │ Medidor Tuya 63A │ Tuya Smart Power Meter │ R$ 180 │
│ 1 │ Fonte 12V 15W │ Tomzn TDR-15-12 │ R$ 42 │
│ 1 │ Contator 40A AC-1 │ Schneider LC1D38 │ R$ 65 │
│ 1 │ Controladora ET3K │ ET3K Cable Edition │ R$ 195 │
│ 1 │ EKEPC2-C │ Conector de passagem │ R$ 45 │
│ 1 │ Tomada fêmea Tipo 2 │ Para parede │ R$ 120 │
│ 1 │ Cabo Tipo 2 (5m) │ Plugue fêmea J1772 │ R$ 530 │
├─────┼─────────────────────────┼────────────────────────┼──────────────────────┤
│ │ TOTAL ESTIMADO │ │ R$ 1.431 │
└─────────────────────────────────────────────────────────────────────────────────┘

================================================================================

  1. LIGAÇÃO PASSO A PASSO (FIO POR FIO)

PASSO 1: REDE → DISJUNTOR
─────────────────────────────────────────────────────────────────────────────────
F1 (fase 1 da rua) → Borne superior ESQUERDO do disjuntor
F2 (fase 2 da rua) → Borne superior DIREITO do disjuntor
PE (terra da rua) → Barra de terra

PASSO 2: DISJUNTOR → DERIVAÇÃO PARALELA (IDR + DPS)
─────────────────────────────────────────────────────────────────────────────────
Borne inferior F1 do disjuntor:
├─→ IDR (L1 entrada - superior)
└─→ DPS 1 (entrada - superior)

Borne inferior F2 do disjuntor:
├─→ IDR (L2 entrada - superior)
└─→ DPS 2 (entrada - superior)

PASSO 3: DPS → BARRA DE TERRA
─────────────────────────────────────────────────────────────────────────────────
DPS 1 (saída - inferior) → BARRA DE TERRA
DPS 2 (saída - inferior) → BARRA DE TERRA

PASSO 4: IDR → MEDIDOR TUYA
─────────────────────────────────────────────────────────────────────────────────
IDR (L1 saída - inferior) → MEDIDOR (IN L1)
IDR (L2 saída - inferior) → MEDIDOR (IN L2)

PASSO 5: MEDIDOR TUYA → EKEPC2 + CONTATOR
─────────────────────────────────────────────────────────────────────────────────
MEDIDOR (OUT L1) → F1:
├─→ EKEPC2 (L) ← alimentação do EKEPC2
└─→ CONTATOR (1/L1) ← contato de potência

MEDIDOR (OUT L2) → F2:
├─→ EKEPC2 (N) ← alimentação do EKEPC2
└─→ CONTATOR (3/L2) ← contato de potência

PASSO 6: EKEPC2 → JUMP E CONTATOR (BOBINA)
─────────────────────────────────────────────────────────────────────────────────
“Faz um jump com a fase um no P1”

EKEPC2 (L) ── (fio pequeno) ──► EKEPC2 (P1) ← JUMP!

“P2 vai para o A1 da contatora”

EKEPC2 (P2) → CONTATOR (A1) ← bobina

“A2 da contatora entra em uma fase do medidor para fechar curto”

EKEPC2 (N) → CONTATOR (A2) ← bobina

PASSO 7: CONTATOR → TOMADA TIPO 2
─────────────────────────────────────────────────────────────────────────────────
CONTATOR (2/T1) → TOMADA (L1)
CONTATOR (4/T2) → TOMADA (L2/N)

PASSO 8: BARRA TERRA → TOMADA
─────────────────────────────────────────────────────────────────────────────────
BARRA DE TERRA → TOMADA (PE)

PASSO 9: EKEPC2 → SINAL CP (do veículo para a ET3K)
─────────────────────────────────────────────────────────────────────────────────
Cabo Tipo 2 (pino CP) → EKEPC2 (CP entrada)
EKEPC2 (CP saída) → ET3K (CP)

PASSO 10: EKEPC2 → EQUIPOTENCIAL (PP)
─────────────────────────────────────────────────────────────────────────────────
EKEPC2 (equipotencial) → BARRA DE TERRA (PE)

================================================================================

  1. DIAGRAMA COMPLETO
REDE 220V (F1 + F2) → da rua
     │
     ▼

┌─────────────────────────────────────────────────────┐
│ DISJUNTOR BIPOLAR 40A │
│ │
│ F1 ────────┐ ┌─────── F1 │
│ F2 ────────┤ ├─────── F2 │
└──────────────┼────┼───────────────────────────────┘
│ │
┌─────────┘ └─────────┐
│ │
▼ ▼
┌─────────────┐ ┌─────────────┐
│ IDR │ │ DPS │
│ TIPO A │ │ (surtos) │
│ 40A/30mA │ │ │
└──────┬──────┘ └──────┬──────┘
│ │
▼ ▼
┌─────────────┐ ┌─────────────┐
│ MEDIDOR │ │ BARRA DE │
│ TUYA 63A │ │ TERRA (PE) │
└──────┬──────┘ └─────────────┘
│
┌─────┴──────────────────────────────────────────────────┐
│ │
▼ ▼
┌─────────────────────────────────────────────────┐ ┌─────────────────┐
│ EKEPC2 │ │ CONTATOR │
│ │ │ LC1D38 │
│ ┌───────────────────────────────────────────┐ │ │ │
│ │ L (F1) ← MEDIDOR OUT L1 │ │ │ 1/L1 ← F1 │
│ │ N (F2) ← MEDIDOR OUT L2 │ │ │ 3/L2 ← F2 │
│ │ │ │ │ │
│ │ JUMP: L ──┐ │ │ │ A1 ← P2 │
│ │ │ (fio pequeno) │ │ │ A2 ← N (F2) │
│ │ P1 ←──────┘ │ │ │ │
│ │ P2 → A1 (contator) │ │ │ 2/T1 → TOMADA │
│ │ │ │ │ 4/T2 → TOMADA │
│ │ CP (veículo) → ET3K (CP) │ │ │ │
│ │ TERRA → Equipotencial │ │ └────────┬────────┘
│ └───────────────────────────────────────────┘ │ │
└─────────────────────────────────────────────────┘ │
▼
┌─────────────────┐
│ TOMADA TIPO 2 │
│ │
│ L1 ← 2/T1 │
│ L2/N ← 4/T2 │
│ PE ← BARRA TERRA
│ CP ← ET3K │
└─────────────────┘

================================================================================

  1. RESUMO DOS BORNES DO EKEPC2

┌─────────────────────────────────────────────────────────────────────────────────┐
│ BORNE DO EKEPC2 │ LIGAÇÃO │ OBS │
├────────────────────┼─────────────────────────────┼───────────────────────────┤
│ L (alimentação) │ MEDIDOR OUT L1 (F1) │ 220V │
│ N (alimentação) │ MEDIDOR OUT L2 (F2) │ 220V │
│ P1 (contato seco) │ L (via JUMP - fio pequeno) │ F1 │
│ P2 (contato seco) │ CONTATOR A1 │ F1 (quando fecha) │
│ CP entrada │ Cabo Tipo 2 (pino CP) │ Sinal do veículo │
│ CP saída │ ET3K (CP) │ Sinal para ET3K │
│ Equipotencial │ BARRA DE TERRA (PE) │ PP do cabo │
└────────────────────┴─────────────────────────────┴───────────────────────────┘

================================================================================

  1. FUNCIONAMENTO

  2. Cabo Tipo 2 conectado ao veículo

  3. ET3K detecta via CP

  4. EKEPC2 P1/P2 FECHA (contato seco)

  5. F1 passa de P1 para P2

  6. P2 envia F1 para A1 do contator

  7. N (F2) envia F2 para A2 do contator

  8. Bobina tem 220V (F1 + F2) → CONTATOR LIGA!

  9. Tomada recebe 220V

  10. Veículo carregando!

================================================================================

  1. SEGURANÇA

:white_check_mark: O EKEPC2 SÓ fecha se o cabo estiver conectado
:white_check_mark: O contator SÓ liga se o EKEPC2 autorizar
:white_check_mark: A tomada fica SEM TENSÃO quando o cabo é desconectado
:white_check_mark: Desconexão durante a carga: contator abre em < 100ms
:white_check_mark: IDR Tipo A protege contra choques AC/DC
:white_check_mark: DPS protege contra surtos
